1. 座滴法
早期的靜態(tài)接觸角測量方式采用量角器，通過肉眼確定基線，隨著數字技術的發(fā)展，出現以圖像為核心的接觸角測量方法。座滴法是最簡單、最直接、對硬件要求較低的測量方法，應用最為廣泛。座滴法接觸角的計算方法分為非基于模型和基于模型，非基于模型沒有全部利用液體的輪廓信息，例如切線法、寬高法；而基于模型的計算方法，需要預先假設一種輪廓模型，例如圓、橢圓或者ADSA-P，再將圖像采集到的液體輪廓點集帶入模型求解參數。在沒有噪聲干擾下理論精度大于前者。后續(xù)主要以座滴法的模型作為研究對象。
2. 斜板法
斜板法一般用于絲狀細小的材料，將材料制作成幾厘米長的樣本插入液體中，調節(jié)樣品與液面的夾角，使樣品的其中一端液面處理水平狀態(tài)，此時液面與樣品的夾角θ為接觸角，如圖1-2所示。
1. 插板法

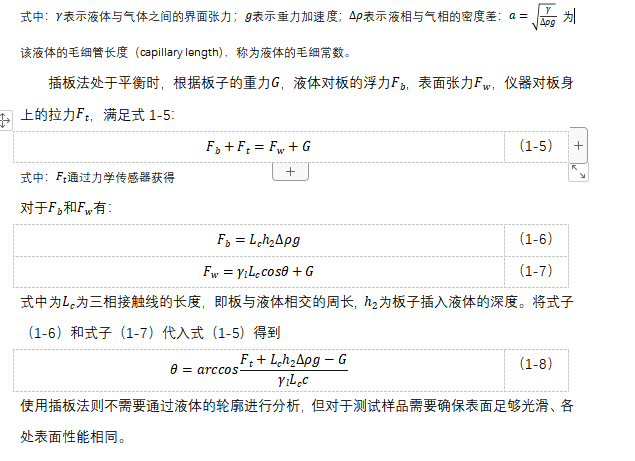

插板法需要將樣品垂直插入液面，假設固體能被液體浸潤，到達平衡時，液體爬升高度為h1，固體浸入深度為h2，則它們與接觸角之間的關系滿足式
圖1-3 插板法
1. 擄泡法
擄泡法與座滴法互為鏡像關系，如圖1-4所示，對于表面比較光滑的材料，其測量結果和座滴法已經得到驗證[1]。使用此方法可以解決材料比較親水時輪廓不易觀察的情況，并且有利用于控制測試液體的溫度。缺點是泡在液體里的材料容易導致濕潤性能改變，且測試時需要使用大量液體，容易造成浪費。

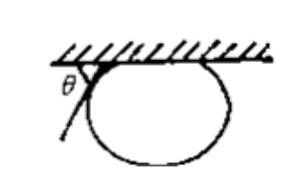

圖1-4 擄泡法模型
