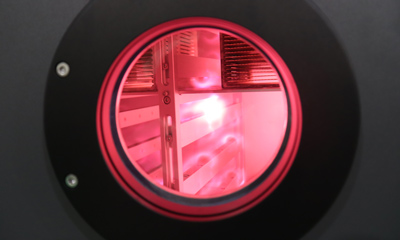

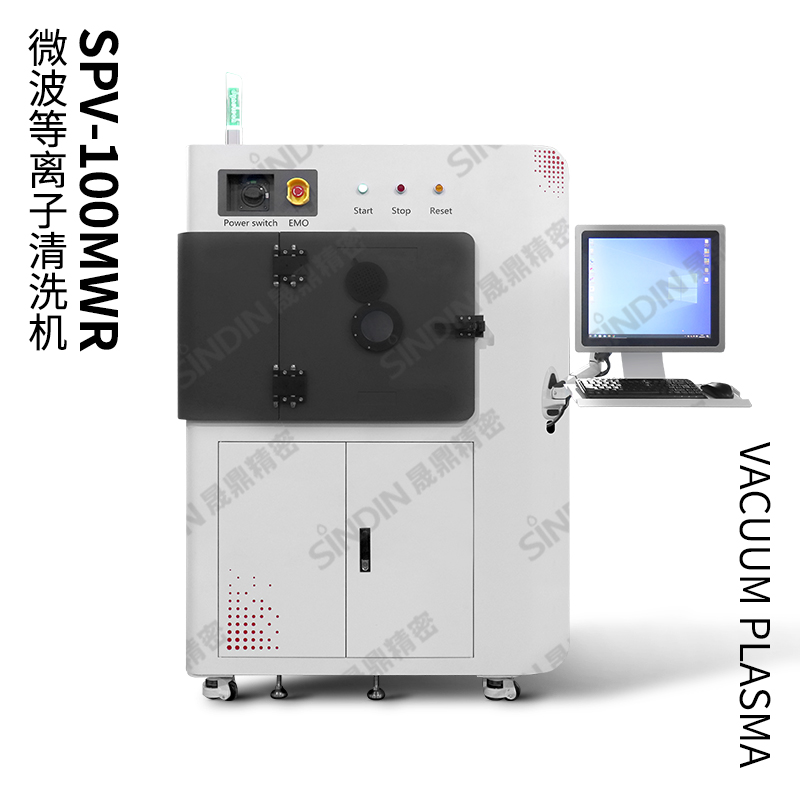

在追求更高集成度、更小尺寸和更強可靠性的半導體封裝領域，每一步表面處理都至關重要。傳統的濕法清洗或普通等離子清洗技術已難以滿足日益嚴苛的工藝要求。而微波等離子清洗機，憑借其獨特的能量激發方式（利用微波能量電離工藝氣體），正成為先進封裝制程中提升品質與效率的關鍵利器。
微波等離子清洗機作為先進干式清洗技術，在封裝段的應用呈現以下技術優勢：
一、提升表面處理效能
- 高密度等離子體作用：微波能量（通常為2.45GHz）激發產生高密度活性粒子，可有效去除有機殘留、金屬氧化物及微顆粒污染物
- 均勻改性能力：微波場分布均勻性較高，可對BGA焊盤、TSV孔等復雜結構實現一致性的表面活化，增強材料表面能
二、優化封裝界面可靠性
- 鍵合強度提升：經處理的表面可提高芯片貼裝（Die Bonding）結合力，引線鍵合（Wire Bonding）鍵合強度。
- 分層風險控制：通過增強塑封料與基板界面結合力，降低濕熱環境下分層失效概率
三、工藝兼容性與效率
- 在線式集成能力：模塊化設計支持無縫接入封裝產線，處理周期可控制在2-5分鐘/批次
- 多材料適應性：適用于陶瓷基板、環氧塑封料（EMC）、銅柱等常見封裝材料表面處理
技術應用建議
在晶圓級封裝（WLP）、系統級封裝（SiP）等先進工藝中，建議在以下環節集成微波等離子清洗：
1. 芯片貼裝前基板處理
2. 塑封前框架清潔
3. 植球/凸塊制備表面活化
（不限于以上工藝）
---
結語
微波等離子清洗技術通過物理-化學協同作用，為半導體封裝提供了可控、高效、環保的表面處理方案。其在提升界面可靠性、降低工藝缺陷率方面的技術價值，成為先進封裝生產線的重要工藝節點。設備選型需綜合考慮封裝結構特性、產能需求及氣體管理系統配置。
