接觸角是表征材料表面潤濕性能的主要手段，薄膜接觸角測量通過接觸角的值和潤濕張力進行轉(zhuǎn)換測量。

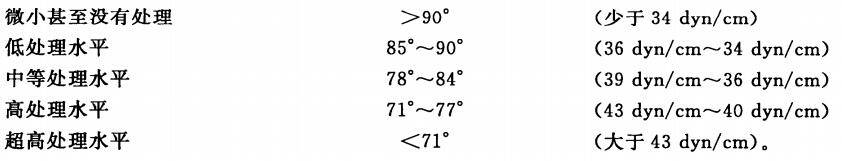

以下的接觸角值范圍能作為定義聚烯烴類與其它較低初始表面能的聚合物薄膜表面處理水平的參考。
當從一處移動到另一處時，材料表面能會發(fā)生變化，電暈機處理薄膜不均勻也可增加結(jié)果的分散性，因此宜用平均潤濕張力和試樣表面的分散性來描述試樣的表面能。
在空氣中的聚合物薄膜與水滴接觸的潤濕張力是空氣→薄膜→水滴界面的表面能函數(shù)，如果測試液體中或薄膜表面含有的任何衡量表面活性劑等雜質(zhì)都會影響測試結(jié)果。因此，不接觸或探試薄膜的待測表面，需謹慎清潔所有測試儀器和小心保存測試用水，以防污染。玻璃儀器特別容易被含低表面張力的清潔劑污染，除非采取硫酸鉻的酸溶液清潔并用蒸餾水清洗等特殊措施，否則難以除去污染物。當爽滑劑，抗靜電劑，抗阻塞劑或其它添加劑隨時間逐漸析出到薄膜表面上時，將會影響表面的性質(zhì)。薄膜上若有微小隆起將會增大測試結(jié)果的分散性。
聚合物在加工時，會產(chǎn)生靜電荷，電暈處理通常會使此類問題更加嚴重，通常需要進行表面測試的薄膜試樣可能會攜帶了電暈處理過程中產(chǎn)生的靜電，或在樣品臺表面滑動時發(fā)生摩擦時而產(chǎn)生靜電。靜電可導致接觸角測量產(chǎn)生誤差，因為帶電試樣產(chǎn)生的靜電層比無靜電時有更強的拉水滴到試樣的表面的能力。
為了避免測試誤差，在測試前和測試中，宜在樣品臺旁邊放置靜電消除裝置，使薄膜試樣保持無靜電聚集狀態(tài)，靜電消除裝置產(chǎn)生正負性的離子，吸引薄膜表面的相反極性的離子，從而發(fā)生中和。
